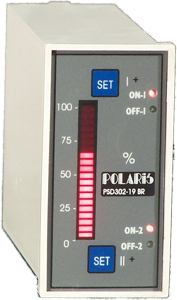

PSD302-10
BARGRAF GÖSTERGE VE KONTROL CİHAZI

Cihaz Özellikleri

  • PSD302-19 serisi çift setli bargraf göstergeler tümüyle katı hal (Solid-State) teknolojisi ile üretilmiştir.
  • Endüstriyel ortamlarda yaygın olarak gereksinim duyulan seviye göstergesi , konum göstergesi vb. gibi uygulamalarda sıkça kullanılmaktadır.

  • Cihaz tek hissedici girişlidir.

  • Ölçülen değer bargraf ekranda sürekli izlenebilir.

  • Hassas ve yüksek doğrulukta ölçüm yapılmaktadır.

  • 20 digit bargraf göstergelidir.

  • DIN normuna uygun 48 x 96 mm. panel tipindedir.

  • Cihaz giriş empedansı, ölçülen büyüklüğe uygun olarak belirlenmektedir.

  • Minimum veya maksimum set değeri bargraf ekranda izlenerek ayarlanabilir.

Teknik Özellikler

Giriş 0 - 5 V , 0 - 10 V , 0 - 20 mA , 4 - 20 mA vb.
Giriş Empedansı Ölçülen büyüklüğe uygun
Gürültü Bastırması 80 dB ( 50 Hz )
Gösterge 20 digit LED bargraf
Okuma Hızı Saniyede 3 okuma
Ölçme Hassasiyeti ± 1 digit
Sınıfı 1
Çıkış 2 adet röle.
1. röle 1 NA + 1 NK kontak kontak kapasitesi 5A (220 V)
2. röle 1 NA + 1 NK kontak kontak kapasitesi 5A (220 V)
Besleme Gerilimi 220 V. ±%15, 50 Hz ±%10
Güç Sarfiyatı 4 VA
Boyutları 48 x 96 mm., derinlik 160 mm.
Çalışma Ortam Sıcaklığı 0 ~ 50 °C
Depolama Sıcaklığı –10 ~ +60 °C
