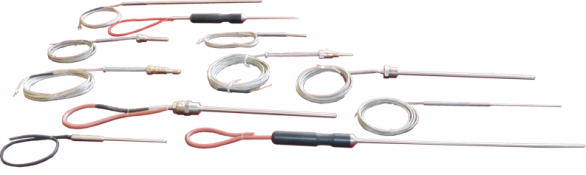

Kablolu Tİp Termoelemanlar / Termorezİstanslar

Termoeleman/Termorezistans Üretiminde Kullanılan Kablo Kodlaması:

A : 2 x 0,25 mm2 Silikon + Camelyaf + Kalaylı Bakır Örgü ( Metal )
B : 2 x 0,25 mm2 Silikon + Silikon
C : 2 x 0,25 mm2 Silikon + Camelyaf + Çelik Örgü
D : 2 x 0,25 mm2 Silikon + Silikon + Kalaylı Bakır Örgü ( Metal )
E : 3 x 0,25 mm2 Silikon + Silikon
F : 3 x 0,25 mm2 Silikon + Silikon + Kalaylı Bakır Örgü ( Metal )
G : 4 x 0,25 mm2 Silikon + Silikon
H : 4 x 0,25 mm2 Silikon + Silikon + Kalaylı Bakır Örgü ( Metal )
J : 2 x 0,25 mm2 Camelyaf + Camelyaf ( Mono )
K : 2 x 0,50 mm2 Camelyaf + Camelyaf ( Mono )
L : 2 x 0,35 mm2 Silikon + Camelyaf + Kalaylı Bakır Örgü ( Metal )
M : 2 x 0,35 mm2 Silikon + Silikon
N : 2 x 0,35 mm2 Silikon + Silikon + Kalaylı Bakır Örgü ( Metal )
P : 2 x 0,50 mm2 Silikon + Silikon
R : 2 x 0,50 mm2 Silikon + Silikon + Kalaylı Bakır Örgü ( Metal )
S : 2 x 0,75 mm2 Silikon + Camelyaf + Çelik Örgü
T : 2 x 0,75 mm2 Silikon + Silikon
U : 2 x 1,50 mm2 Silikon + Camelyaf + Çelik Örgü
V : 2 x 1,50 mm2 Silikon + Silikon
X : Özel

KABLOLU TİP TERMOELEMANLAR

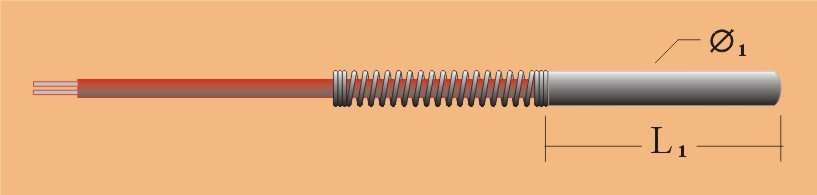

KT1 - xxx        -    xx           -   x x x - x x x x
          L1 (cm)     Ø1 (mm)     1 2 3       4    5

Örnek Kod : KT1 - 035 - 10 - PTA - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

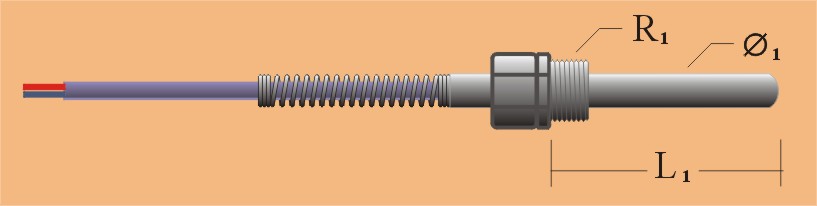

KT2 - xxx        -  xx            -  x x x x - x x x x
         L1 (cm)    Ø1 (mm)     1 2 3 4       5    6

Örnek Kod : KT2 - 025 - 10 - PTA3 - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

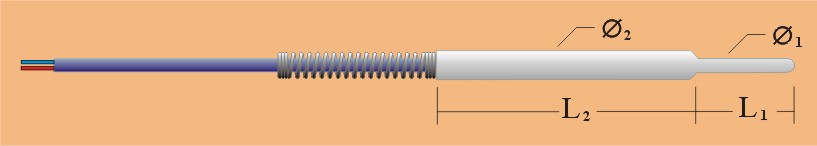

KT3 -  xx/ x            -   xx/x           -  x x x - x x
          L2 / L1 (cm)     Ø2/Ø1(mm)    1 2 3   4  5

Örnek Kod : KT3 - 25 / 8 - 15 / 6 - PTA – 1A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( mt. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

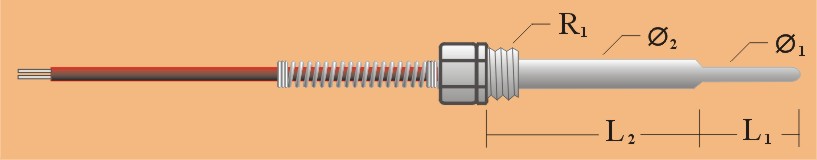

K4 -   xx/ x           - xx/x            - x x x x - x x
         L2 / L1 (cm)   Ø2/Ø1(mm)   1 2 3 4    5 6

Örnek Kod : K4 - 25 / 8 - 15 / 6 - PTA3 - 1A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( mt. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

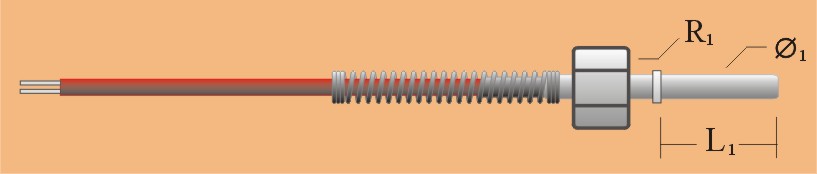

K5 -   xx/ x           - xx/x             -  x x x x - x x
         L2 / L1 (cm)   Ø2/Ø1 (mm)    1 2 3 4    5 6

Örnek Kod : K5 - 25 / 8 - 15 / 6 - PTA3 - 1A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( mt. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

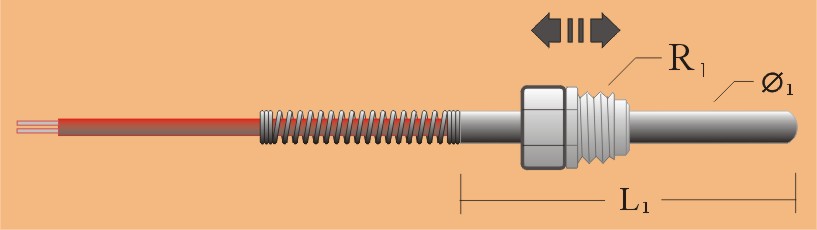

KG1 - xxx        -   xx           -  x x x x - x x x x
          L1 (cm)    Ø1 (mm)    1 2 3 4       5    6

Örnek Kod : KG1 - 035 - 10 - PTA3 - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )




MİNYATÜR TİP TERMOELEMANLAR

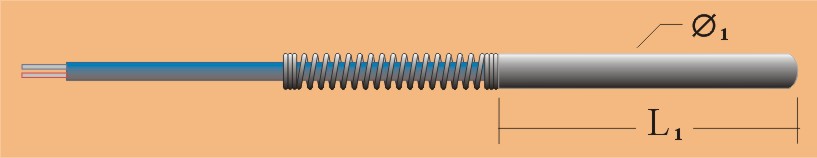

M1 -  xx           -   x.x          -  x x x – x x x x
         L1 (mm)     Ø1 (mm)    1 2 3        4    5

Örnek Kod : M1 - 60 - 4.7 - PTA - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

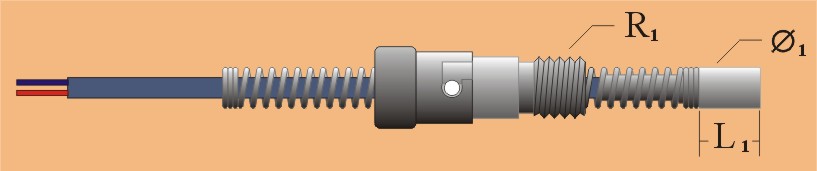

M2 - xx           -    x.x         - x x x x x - x x x x
        L1 (mm)      Ø1 (mm)   1 2 3  4        5     6

Örnek Kod : M2 - 12 - 4.7 - JTA10 - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

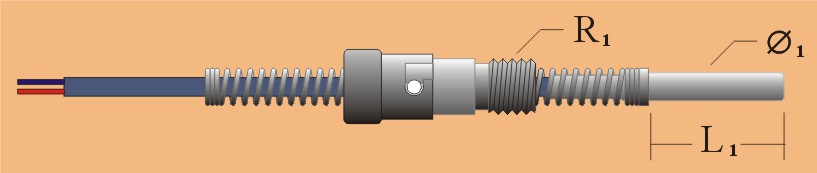

M3 -  xx          -   x.x          -  x x x x x - x x x x
         L1 (mm)     Ø1 (mm)    1 2 3  4         5    6

Örnek Kod : M3 - 45 - 4.7 - JTA10 - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

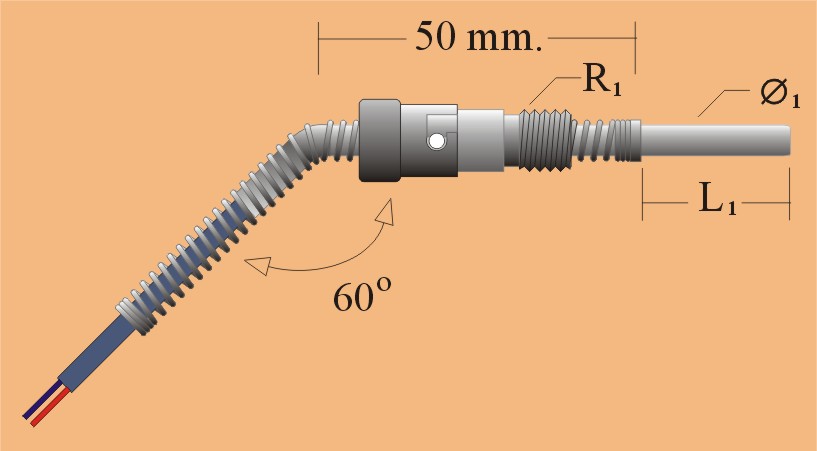

M4 -   xx          - x.x           -   x x x x x - x x x x
          L1 (mm)   Ø1 (mm)     1 2 3  4          5    6

Örnek Kod : M4 - 30 - 4.7 - JTA10 - 100A

Kod sonundaki harf ve rakam grubunun
anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

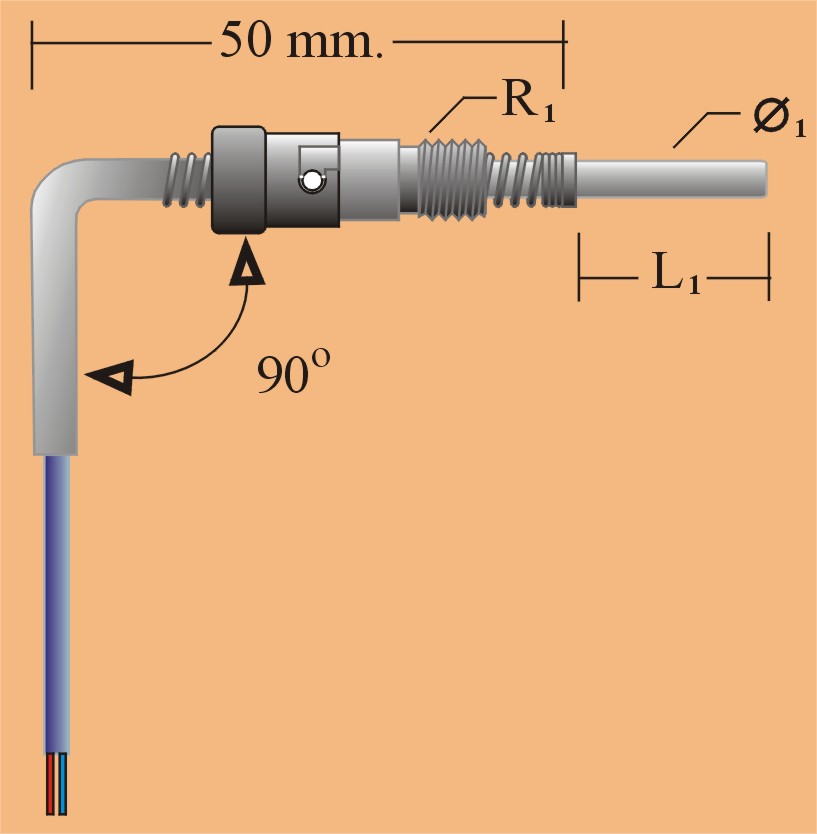

M5 -   xx          - x.x           -   x x x x x - x x x x
          L1 (mm)   Ø1 (mm)     1 2 3  4          5    6

Örnek Kod : M5 - 30 - 4.7 - JTA10 - 100A

Kod sonundaki harf ve rakam grubunun
anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı
     ( Kablo kodlaması sayfasına bakınız

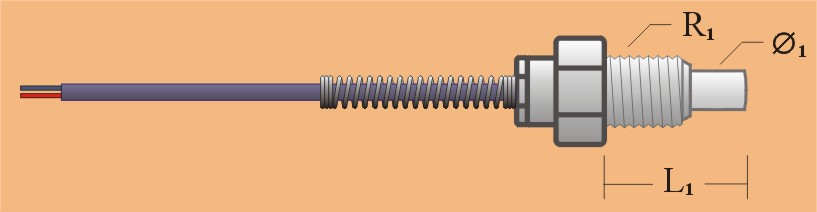

M6 -   xx          - x.x           -   x x x x x - x x x x
          L1 (mm)   Ø1 (mm)     1 2 3  4          5    6

Örnek Kod : M6 - 45 - 4.7 - JTA10 - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

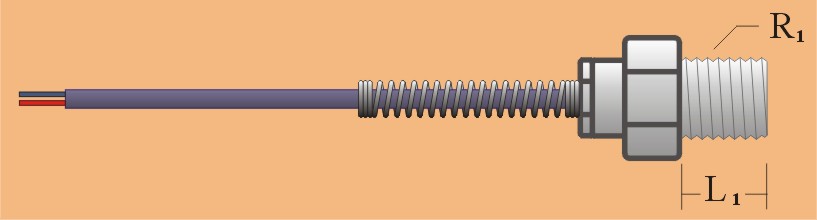

M7 - xx           -   x x x x x - x x x x
        L1 (mm)      1 2 3  4         5    6

Örnek Kod : M7 - 30 - JTA10 - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )




EL TİPİ TERMOELEMANLAR

EL1 - xxx         -  x.x          -   x x x - x x x x
          L1 (mm)    Ø1 (mm)     1 2 3       4    5

Örnek Kod : EL1 - 500 - 8.0 - PTA - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )




EL2 - xxx         -  x.x          -   x x x - x x x x
          L1 (mm)    Ø1 (mm)     1 2 3       4    5

Örnek Kod : EL2 - 500 - 8.0 - PTA - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )




EL3 - xxx         -  x.x          -   x x x - x x x x
          L1 (mm)    Ø1 (mm)     1 2 3       4    5

Örnek Kod : EL3 - 500 - 8.0 - PTA - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )




MİNERAL İZOLELİ TİP TERMOELEMANLAR

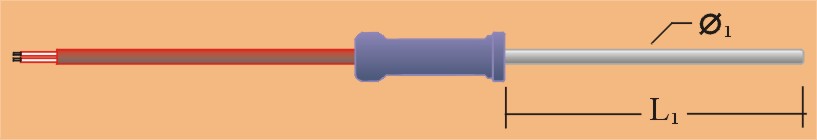

MI1 -  xxx         -    x.x           -   x x x - x x x x
           L1 (mm)      Ø1 (mm)     1 2 3       4    5

Örnek Kod : MI1 - 500 - 3.0 - KTI - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

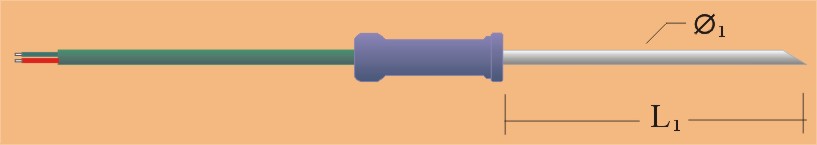

MI2 -  xxx         -    x.x           -   x x x - x x x x
           L1 (mm)      Ø1 (mm)     1 2 3       4    5

Örnek Kod : MI2 - 500 - 3.0 - KTI - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

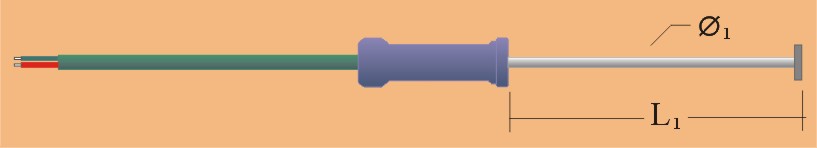

MI3 -  xxx         -    x.x           -   x x x - x x x x
           L1 (mm)      Ø1 (mm)     1 2 3       4    5

Örnek Kod : MI3 - 500 - 3.0 - KTI - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

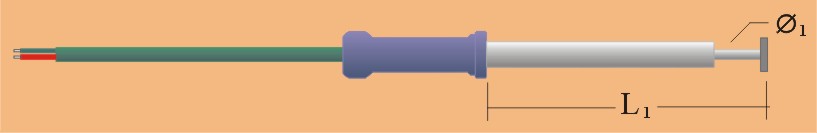

MI4 -  xxx         -    x.x           -   x x x - x x x x
           L1 (mm)      Ø1 (mm)     1 2 3       4    5

Örnek Kod : MI4 - 500 - 1.5 - KTI - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

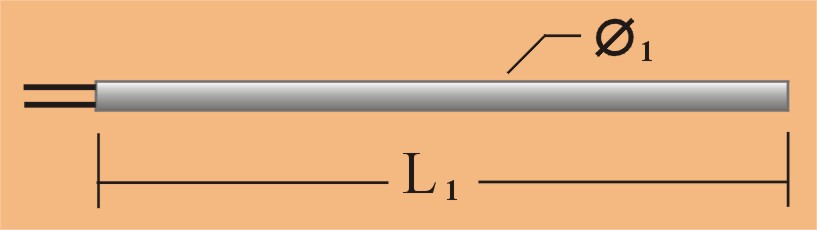

MI5 - xxx         -  x.x           -  x x x
          L1 (mm)     Ø1 (mm)    1 2 3

Örnek Kod : MI5 - 350 - 3.0 - KTI

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi

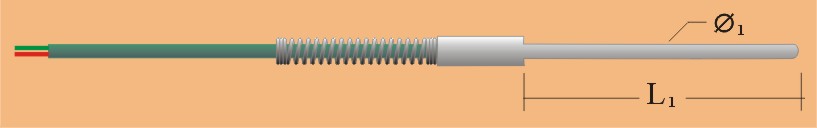

MI6 -  xxx         -    x.x           -   x x x - x x x x
           L1 (mm)      Ø1 (mm)     1 2 3       4    5

Örnek Kod : MI6 - 500 - 3.0 - KTI - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

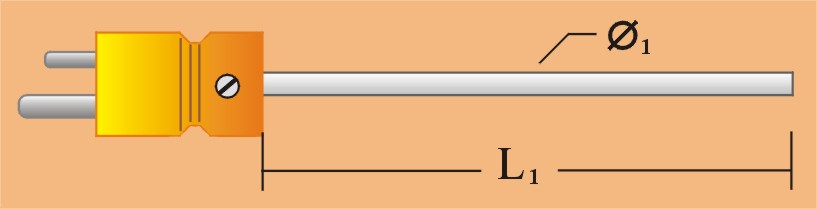

MI7 -  xxx         -    x.x           -   x x x - x x x
           L1 (mm)      Ø1 (mm)     1 2 3       4

Örnek Kod : MI7 - 500 - 1.5 - KTI - FE1

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Soket tipi
FE1 : Küçük tip erkek fiş
FE2 : Büyük tip erkek fiş
FD1 : Küçük tip dişi priz
FD2 : Büyük tip dişi priz





MI8 - xxx         -  x.x           -  x x x
          L1 (mm)     Ø1 (mm)    1 2 3

Örnek Kod : MI8 - 350 - 3.0 - KTI

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi

MİNYATÜR TİP (STANDART) TERMOELEMANLAR

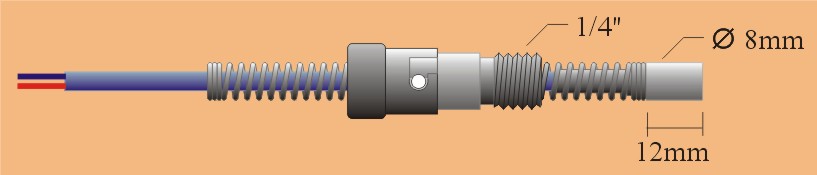

MT1 - x - x x x x
           1       2   3

Örnek Kod : MT1 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

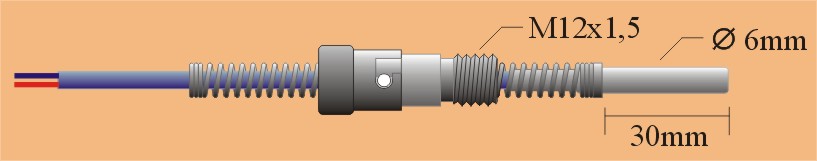

MT2 - x - x x x x
           1       2   3

Örnek Kod : MT2 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

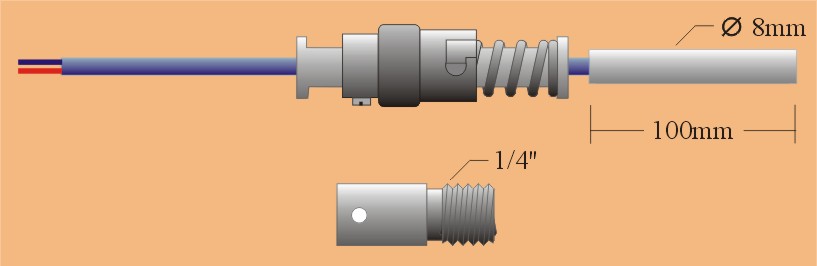

MT3 - x - x x x x
           1       2   3

Örnek Kod : MT3 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

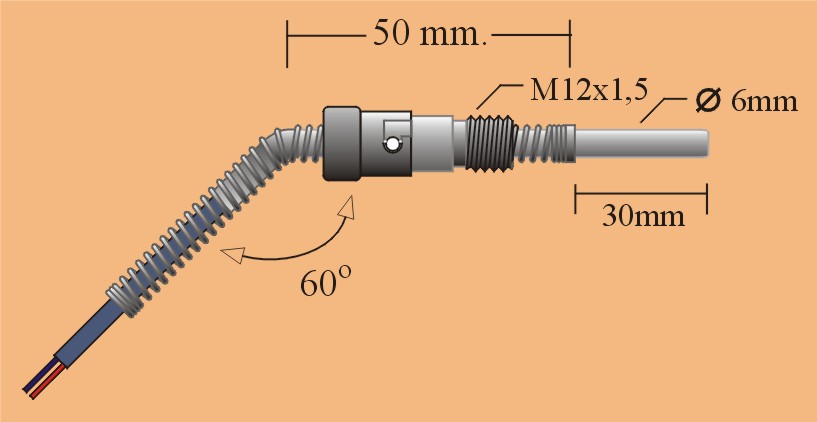

MT4 - x - x x x x
           1       2   3

Örnek Kod : MT4 - J - 100A

Kod sonundaki harf ve rakam
grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız

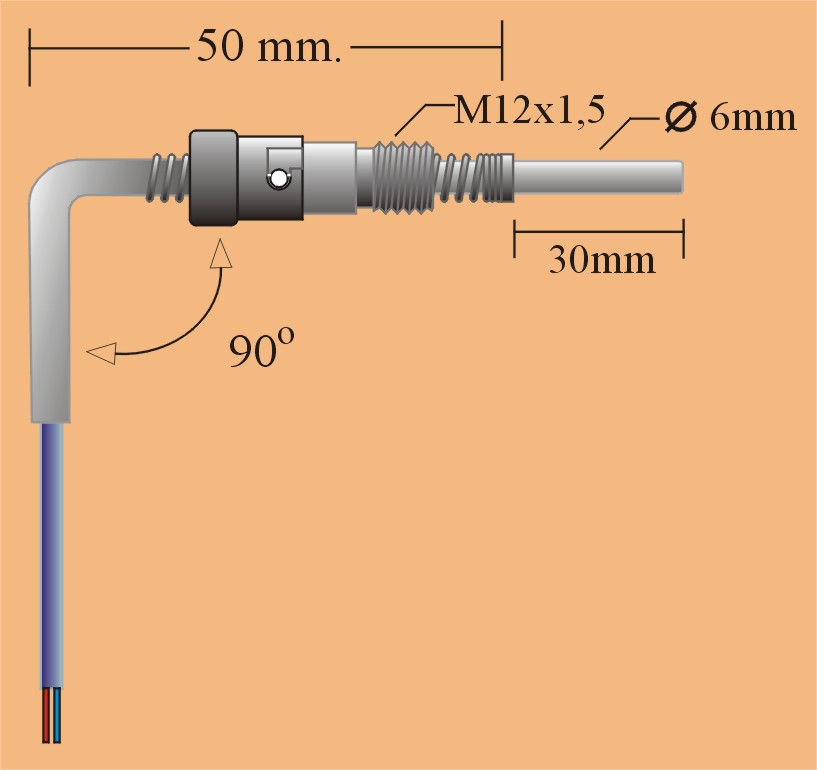

MT5 - x - x x x x
           1       2   3

Örnek Kod : MT5 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı
     ( Kablo kodlaması sayfasına bakınız )

YÜZEY TİP TERMOELEMANLAR

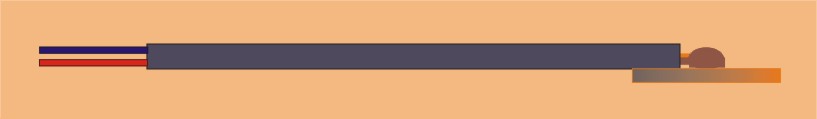

YT1 - x - x x x x
           1      2   3

Örnek Kod : YT1 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız)

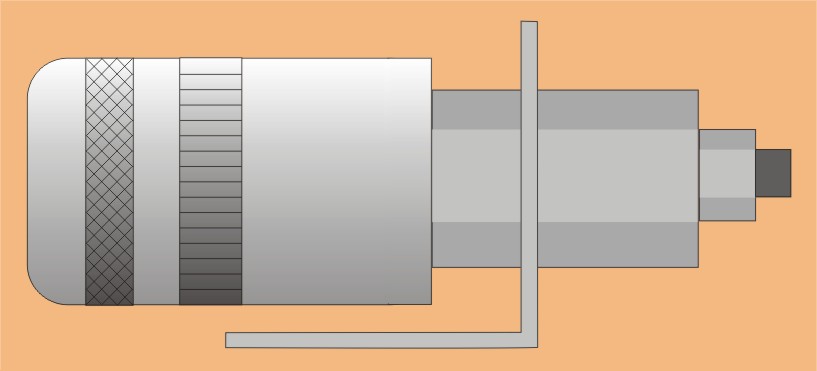

YT2 - x - x x x x
           1      2   3

Örnek Kod : YT2 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

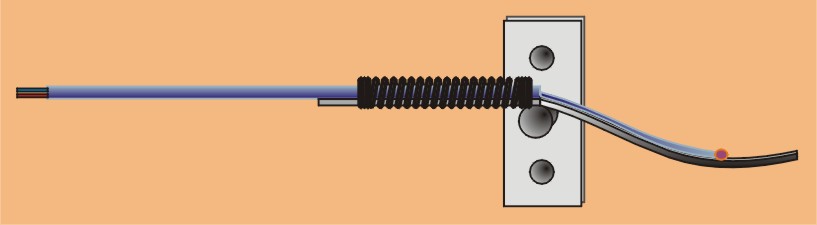

YT3 - x - x x x x
           1      2   3

Örnek Kod : YT3 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )


KABLOLU, HAVA DUYARLI TİP TERMOELEMANLAR

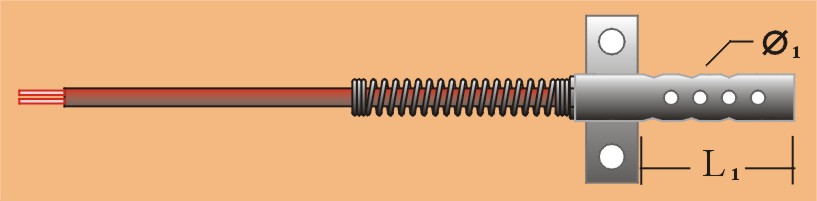

KH1 - xxx         -  xx           - x x x  - x x x x
           L1 (mm)   Ø1 (mm)    1 2 3       4     5

Örnek Kod : KH1 - 050 - 10 - PTA - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )

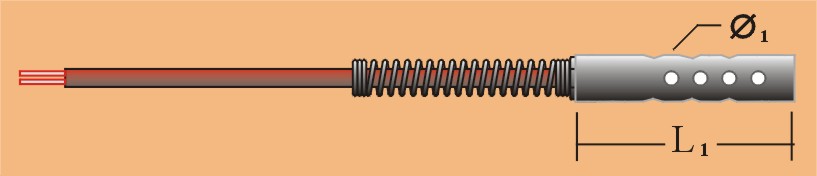

KH2 - xxx         -  xx           - x x x  - x x x x
           L1 (mm)   Ø1 (mm)    1 2 3       4     5

Örnek Kod : KH2 - 050 - 10 - PTA - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Kablo boyu ( cm. cinsinden )
5 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )




SICAK YOLLUK KALIPLARI İÇİN TERMOELEMANLAR

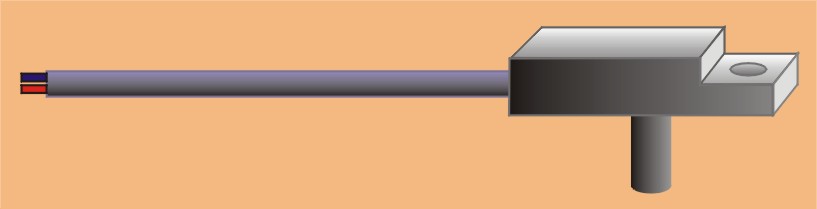

KP1 - x - x x x x
          1     2    3

Örnek Kod : KP1 - J - 100A

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Kablo boyu ( cm. cinsinden )
3 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız )
