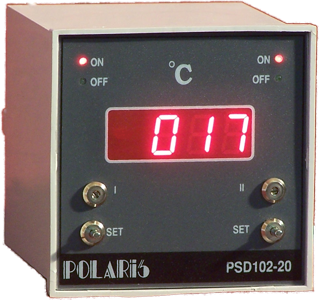

PSD10x-20 SERİSİ
SICAKLIK KONTROL CİHAZI

Cihaz Özellikleri

  • ■ PSD10x-20 serisi digital sıcaklık göstergeleri tümüyle katı hal (Solid-State) teknolojisi ile üretilmiştir.

  • ■ Cihaz tek hissedici girişlidir.

  • ■ Ölçülen değer cihaz ekranında sürekli izlenebilir.

  • ■ Set değerleri ilgili butonlar ve potansiyometreler aracılığıyla izlenebilir ve/veya ayarlanabilir.

  • ■ Termoeleman girişli cihazlarda, elektronik ortam kompenzasyonu bulunmaktadır.

  • ■ Termorezistans girişli cihazlarda elektronik kablo kompenzasyonu (istenirse) vardır.

  • ■ Hassas ve yüksek doğrulukta ölçüm yapılmaktadır.

  • ■ 3 ½ digit ( 1999 ), 14.2 mm. yükseklikte LED display göstergelidir.

  • ■ DIN normuna uygun 96 x 96 mm. panel tipindedir.

Termoeleman ve termorezistans cinsine göre standart kalibrasyonlar

      Fe-Const  (J tipi) 0-  600 °C    PtRh-Pt (S tipi) 0 - 1600 °C
      NiCr-Ni  (K tipi) 0-1200 °C    PtRh-Pt (R tipi) 0 - 1700 °C
      Pt 100      0-  500 °C    Pt 100     0.0 - 199.9 °C

Teknik Özellikler
Giriş J (Fe-Cons), K (NiCr-Ni), T (Cu-Cons) , S (PtRh-Pt) tipi termoelemanlar, Pt100 termorezistans, mA, mV, V
Giriş Koruması Termoeleman veya termorezistans koptuğunda cihaz ekranı kararır, röleler pasif konuma geçer.
Giriş Empedansı Min. 1MΩ
Ortam veya Kablo Kompenzasyonu Elektronik
Gürültü Bastırması 80 dB ( 50 Hz )
Gösterge 3 ½ digit LED display
Okuma Hızı Saniyede 3 okuma
Ölçme Hassasiyeti ± 1 digit
Sınıfı 1
Çıkış

PSD100-20 modelinde çıkış yok.

PSD101-20 modelinde 1 Adet Röle
1 NA+1 NK kontaklı    Kontak kapasitesi  5 A ( 220 V )

PSD102-20 modelinde 2 Adet Röle
1 NA+1 NK kontaklı    Kontak kapasitesi  5 A ( 220 V )
Kontrol Hassasiyeti ± 1 digit
Besleme Gerilimi 220 V. ±%15, 50 Hz ±%10
Güç Sarfiyatı 4 VA
Boyutları 96 x 96 mm., derinlik 125 mm.
Çalışma Ortam Sıcaklığı 0 ~ 50 °C
Depolama Sıcaklığı –10 ~ +60 °C
