Termİnal Kutulu Termoelemanlar / Termorezİstanslar

Termoeleman/Termorezistans Cinsi :

A : Pt1000
B : Pt%18Rh - Pt
C : Ni100
E : NiCr - Const.
J : Fe - Const.
K : NiCr - Ni
L : Fe - Const.
N : Nikrosil - Nisil
P : Pt100
R : Pt%13Rh - Pt
S : Pt%10Rh - Pt
T : Cu – Const.
U : Cu – Const.

Eleman Sayısı :

T : Tek elemanlı
Ç : Çift elemanlı
Ü : Üç uçlu
D : Dört telli

Koruyucu Kılıf :

A : 304 kalite paslanmaz çelik
B : 1.4841 (dikişli boru )
C : 1.4841 (dikişsiz boru )
D : 316 kalite paslanmaz çelik
E : Emaye
I : Inconel
K : Kuvars
L : Pirinç
O : Otomat
P : Pik
S : Silicone Carbide
T : Teflon
U : KER 530
V : KER 610
Y : KER 710

Rakor Ölçüsü :

1 : 1/8 ”
2 : 1/4 ”
3 : 1/2 ”
4 : 3/4 ”
5 : 1 ”
6 : M8x1
7 : M10x1
8 : M12x1,5
9 : Özel

Not : İç koruyucu tüp istenilen modellerde iç tüp malzemesi koruyucu kılıf koduyla aynı kullanılmaktadır

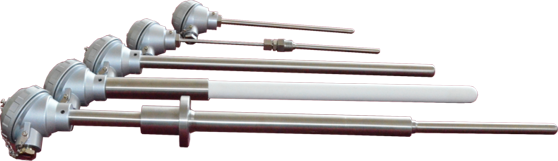

DÜZ TİP TERMOELEMANLAR

Normal Tip :

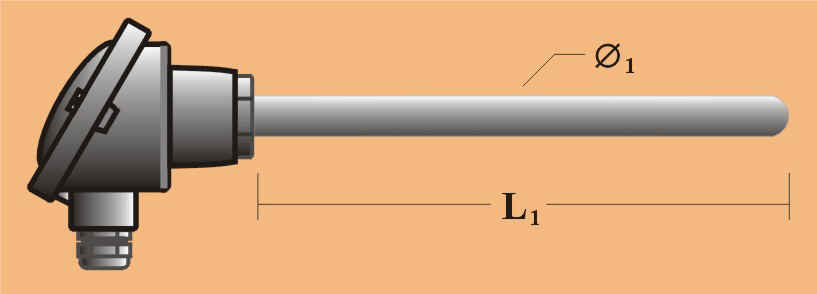

TD1 - xxx       -   xx           -  x  x  x
        L1 (cm)     Ø1 (mm)    1  2  3

Örnek Kod : TD1 - 070 - 22 - KB

İnsetli Tip :
TD2 -  xxx      -   xx          -  x  x  x
           L1 (cm)    Ø1 (mm)    1  2  3

Örnek Kod : TD2 - 070 - 22 - KTB

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi





Normal Tip :

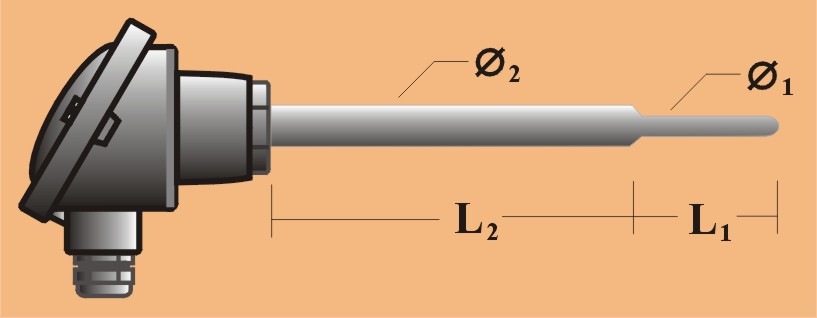

TD3 - xxx / xx          -   xx / x             -  x x x
          L2   / L1 (cm)     Ø2 / Ø1 (mm)    1 2 3

Örnek Kod : TD3 - 050 / 10 - 15 / 8 - KTA

İnsetli Tip :
TD4 - xxx / xx          -   xx / x             -  x x x
           L2  /  L1 (cm)     Ø2 / Ø1 (mm)    1 2 3

Örnek Kod : TD4 - 050 / 10 - 15 / 8 - KTA

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi

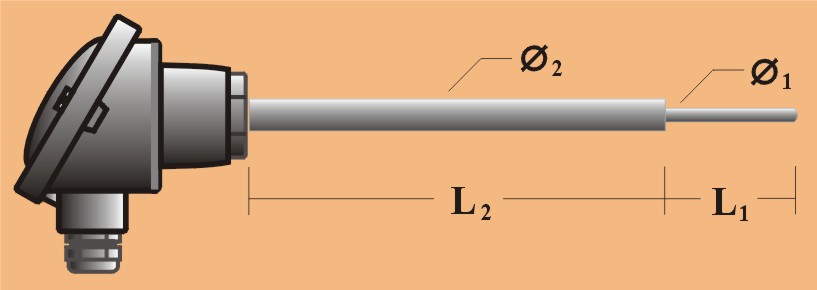

TD5 - xxx / xx          -   xx / x             -  x x x
          L2   / L1 (cm)     Ø2 / Ø1 (mm)    1 2 3

Örnek Kod : TD5 - 050 / 10 - 15 / 8 - KTA

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi

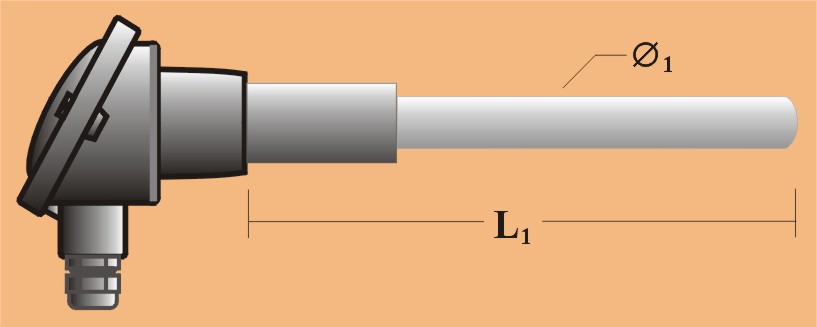

TD6 -  xxx        -   xx         -   x x x - P x
          L1 (cm)     Ø1 (mm)   1 2 3       4

Örnek Kod : TD6 - 050 - 26 - KTU - PV

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Primer koruyucu tüp malzemesi

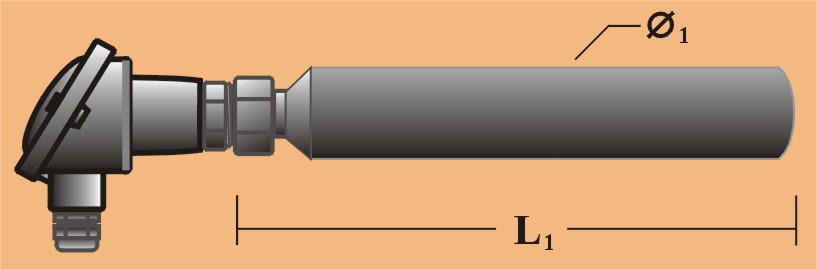

Not : Dış koruyucu tüp çapına bağlı olarak ; ince çaplarda üstteki , kalın çaplarda ( 45-50 mm gibi ) alttaki üretim tarzı uygulanır.


DÜZ TİP RAKORLU TERMOELEMANLAR

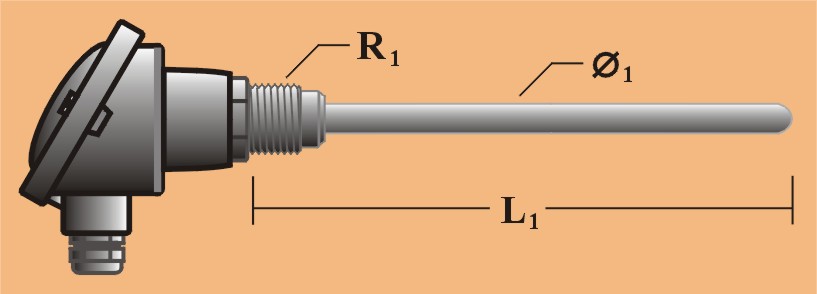

Normal Tip :
TR1 -  xxx        -    xx           -  x x x x
          L1 (cm)     Ø1 (mm)     1 2 3 4

Örnek Kod : TR1 - 035 - 10 - PTA3

İnsetli Tip :
TR2 -   xxx       -    xx           -  x x x x
           L1 (cm)     Ø1 (mm)    1 2 3 4

Örnek Kod : TR2 - 035 - 10 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü





Normal Tip :

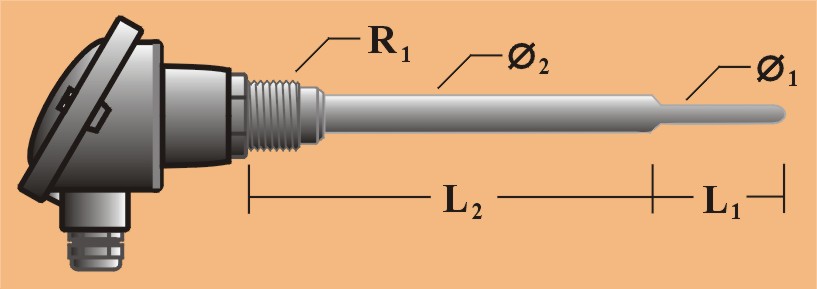

TR3 - xxx / xx         -  xx / x             -  x x x x
           L2  /  L1 (cm)   Ø2 / Ø1 (mm)     1 2 3 4

Örnek Kod : TR3 - 035 / 10 - 15 / 8 - PTA3

İnsetli Tip :
TR4 - xxx / xx         -  xx / x             -  x x x x
           L2  /  L1 (cm)   Ø2 / Ø1 (mm)     1 2 3 4

Örnek Kod : TR4 - 035 / 10 - 15 / 8 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü

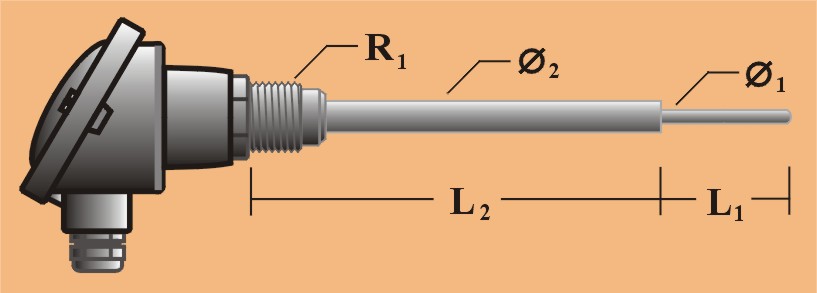

Normal Tip :
TR5 - xxx / xx         -  xx / x             -  x x x x
           L2  /  L1 (cm)   Ø2 / Ø1 (mm)     1 2 3 4

Örnek Kod : TR5 - 035 / 10 - 15 / 8 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü


DÜZ TİP ARA RAKORLU TERMOELEMANLAR

Normal Tip :

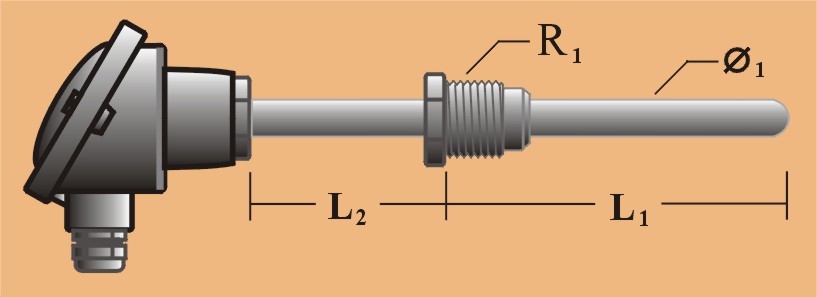

TA1 - xx / xxx       -   xx           -  x x x x
         L2  / L1 (cm)     Ø1 (mm)    1 2 3 4

Örnek Kod : TA1 - 12 / 025 - 10 - PTA3

İnsetli Tip :
TA2 - xx / xxx       -   xx           -  x x x x
         L2  / L1 (cm)     Ø1 (mm)    1 2 3 4

Örnek Kod : TA2 - 12 / 025 - 10 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü





Normal Tip :

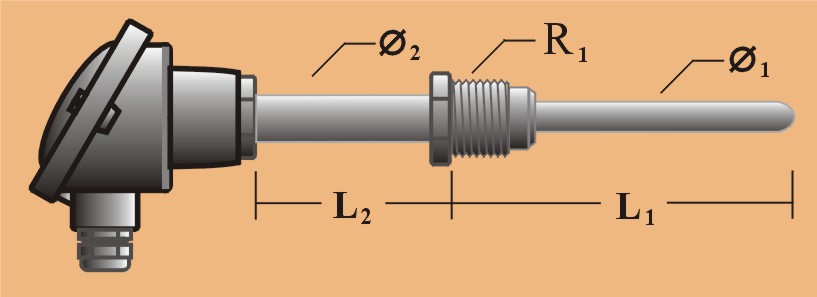

TA3 - xx / xxx       -  xx / xx           -  x x x x
         L2  / L1 (cm)    Ø2 / Ø1 (mm)    1 2 3 4

Örnek Kod : TA3 - 12 / 025 – 10/6 - PTA3

İnsetli Tip :
TA4 - xx / xxx       -  xx / xx           -  x x x x
         L2  / L1 (cm)    Ø2 / Ø1 (mm)    1 2 3 4

Örnek Kod : TA4 - 12 / 025 – 10/6 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü

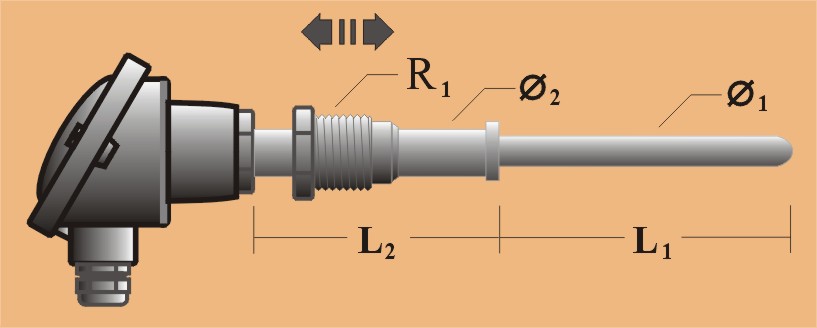

Normal Tip :
TA5 - xx / xxx       -   xx           -  x x x x
         L2  / L1 (cm)     Ø1 (mm)    1 2 3 4

Örnek Kod : TA5 - 12 / 025 – 10/6 - PTA3

İnsetli Tip :
TA6 - xx / xxx       -   xx           -  x x x x
         L2  / L1 (cm)     Ø1 (mm)    1 2 3 4

Örnek Kod : TA6 - 12 / 025 – 10/6 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü





DÜZ TİP GEZER RAKORLU TERMOELEMANLAR

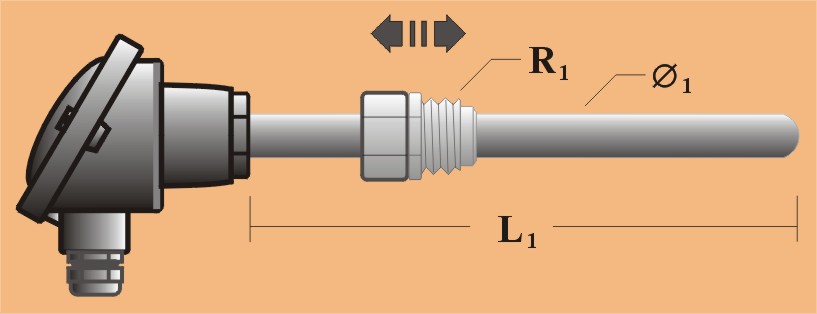

Normal Tip :
TG1 -  xxx        -   xx            -    x x x x
          L1 (cm)     Ø1 (mm)      1 2 3 4

Örnek Kod : TG1 - 035 - 10 - PTA3

İnsetli Tip :
TG2 -  xxx        -   xx            -    x x x x
          L1 (cm)     Ø1 (mm)      1 2 3 4

Örnek Kod : TG2 - 035 - 10 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü

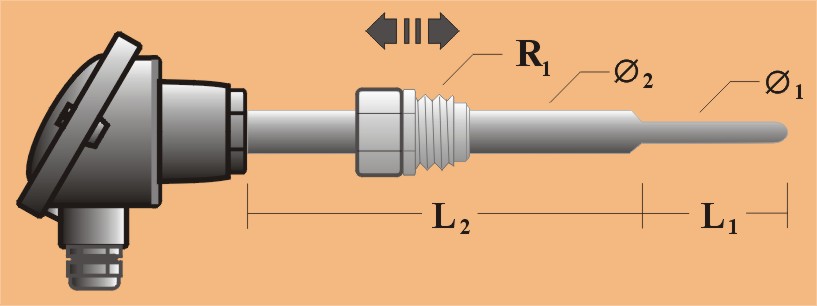

Normal Tip :
TG3 - xxx / xx          -   xx / x              -  x x x x
           L2  /  L1 (cm)     Ø2 / Ø1 (mm)    1 2 3 4

Örnek Kod : TG3 - 035 / 10 - 15 / 8 - PTA3

İnsetli Tip :
TG4 - xxx / xx          -   xx / x              -  x x x x
           L2  /  L1 (cm)     Ø2 / Ø1 (mm)    1 2 3 4

Örnek Kod : TG4 - 035 / 10 - 15 / 8 - PTA3

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü





DÜZ TİP HAVA DUYARLI TERMOELEMANLAR

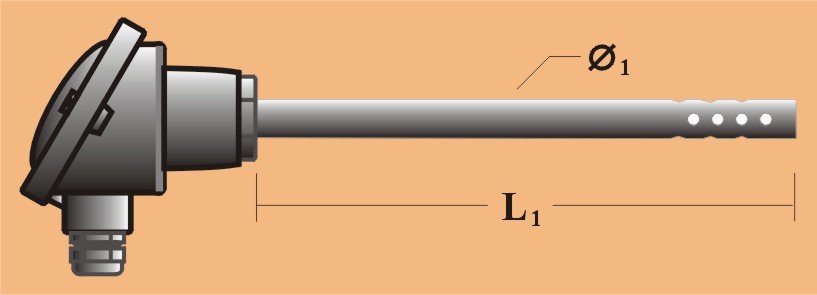

TH1 - xxx          -   xx           -  x x x
          L1 (cm)      Ø1 (mm)    1 2 3

Örnek Kod : TH1 - 025 - 08 - PTA

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi

İNSET TİP TERMOELEMANLAR

ID1 - xxx         -    xx           -  x x x
         L1 (cm)      Ø1 (mm)     1 2 3

Örnek Kod : ID1 - 025 - 08 - PTA

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi

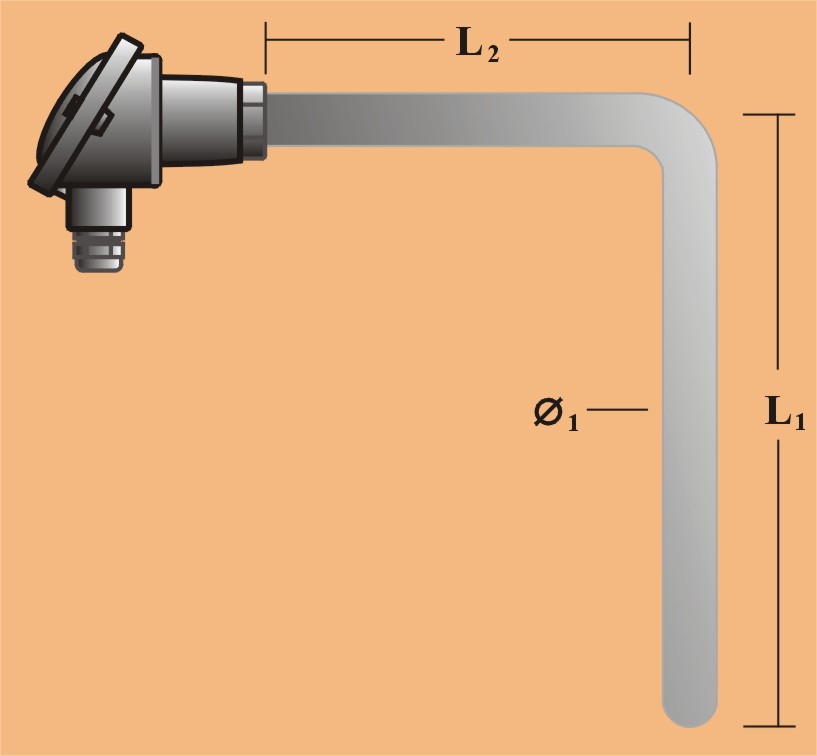

L TİPİ TERMOELEMANLAR

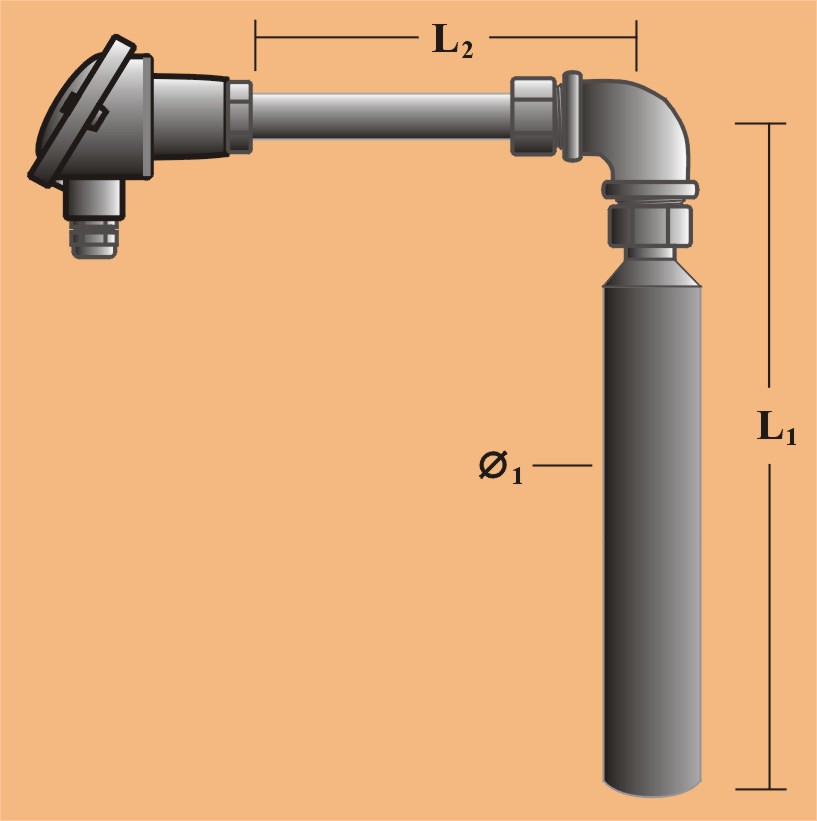

TL1 - xx / xxx       -    xx           -   x x x   - P x
          L2 / L1 (cm)      Ø1 (mm)     1 2 3         4

Örnek Kod : TL1 - 50 / 070 - 22 - KTB - PV

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Primer koruyucu tüp malzemesi

TL2 - xx / xxx      -   xx           -  x x x     - P x
          L2 / L1 (cm)    Ø1 (mm)    1 2 3           4

Örnek Kod : TL2 - 50 / 070 - 22 - KTC - PV

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Primer koruyucu tüp malzemesi

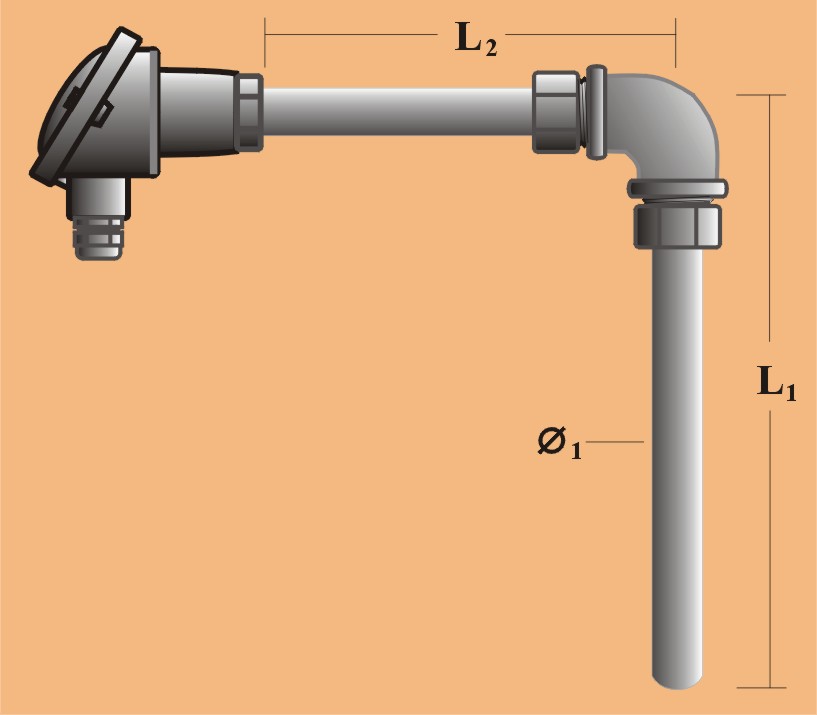

TL3 - xx / xxx       -   xx           -  x x x    - P x
          L2 / L1 (cm)     Ø1 (mm)    1 2 3          4

Örnek Kod : TL3 - 50 / 070 - 45 - KTP - PV

Kod sonundaki harf ve rakam grubunun anlamı :
1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Primer koruyucu tüp malzemesi

DİZEL TİP TERMOELEMANLAR

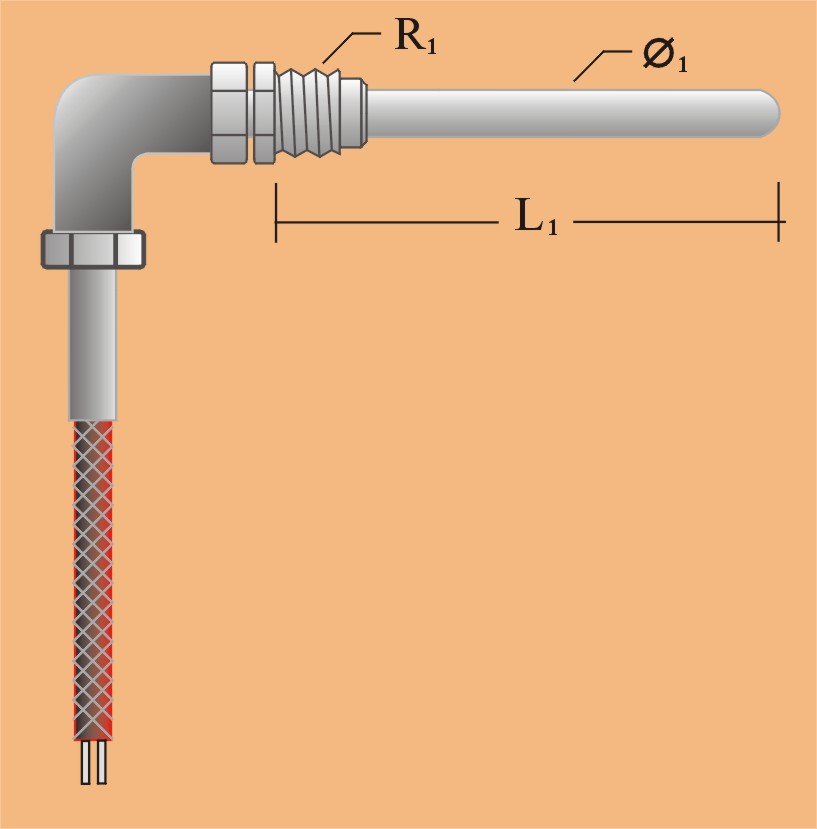

DZ1 - xxx         -    xx           -  x x x x - x x x x
          L1 (cm)      Ø1 (mm)    1 2 3 4       5    6

Örnek Kod : DZ1 - 025 - 10 - KTA3 – 100S

Kod sonundaki harf ve rakam grubunun anlamı :

1 : Termoeleman / Termorezistans cinsi
2 : Eleman sayısı
3 : Koruyucu kılıf cinsi
4 : Rakor ölçüsü
5 : Kablo boyu ( cm. cinsinden )
6 : Kablo imal tarzı ( Kablo kodlaması sayfasına bakınız
